OP AMP Tester OP-TST

€18.90 - €20.90

OP AMP Tester - interruttore 6558-22285-1826310

€18.90 (In Stock)

OP AMP Tester - interruttore 6558-22285-1826310

€18.90 (In Stock)

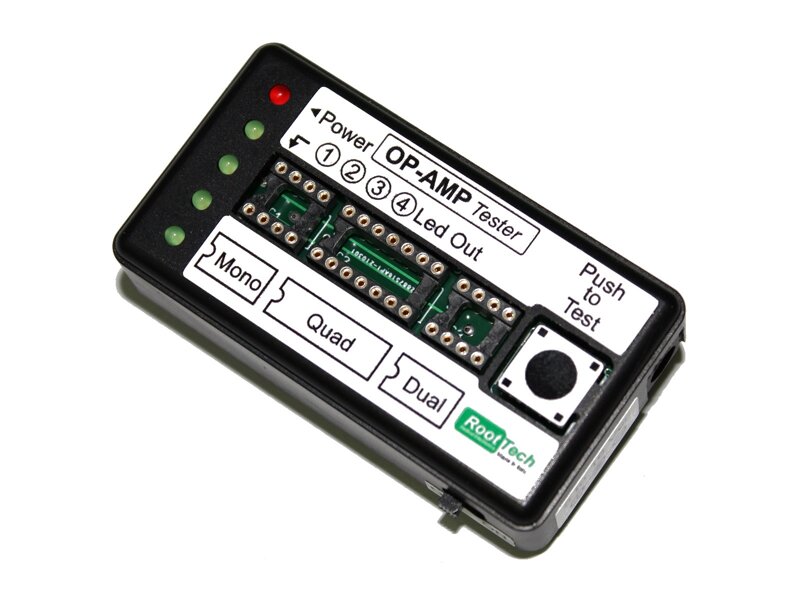

Tester per amplificatori operazionali mono , dual e quad in formato DIL8 e DIL14 .


Non è la solita scheda nuda da poggiare sul banco ma un tester operazionali,
ben assemblato nella propria scatola ,utile nella ricerca guasti nei circuiti dove sono presenti molti operazionali.


Prodotto artigianale ,può presentare piccolissime imperfezioni nella scatola.


Prodotto durevole , in garanzia ,facilmente riparabile.


Manuale d'uso nella sezione Download


Il tester non fa uso di nessun componente attivo , l'unico componente attivo sarà
l'operazionale sotto esame.


Il tester non è adatto per i comparatori.


Alcune sigle di operazionali che si possono testare e ovviamente anche i loro equivalenti


MONO :
  TL071 ; TL081 ; NE5534 ;

  LM741 ; uA741

DUAL:
 TL072 ; TL082 ; RC4558 ;

 NJM4556 ;  NE5532 ,LM358

QUAD :
 TL064 ; TL074 ; TL084

 LT1114 ; LM324


L'unico TESTER PER OPERAZIONALI che permette di testare operazionali a bassa e bassissima tensione , infatti oltre al vano batteria 12V MN21 (opzionale),  è possibile alimentare esternamente il tester tramite alimentatore dotato di  plug 5,5/2.1.  positivo centrale da 3~30Vcc (tensione consigliata 5~16Vcc).

Dimensioni: 74 X 30 X 20 mm.


Funzionamento:
Alimentare il circuito tramite batteria o alimentatore esterno  ,posizionare l'operazionale nello zoccolo specifico (MONO-DUAL-QUAD) e premere il pulsante, se l'operazionale è in buone condizioni i led relativi alle uscite dell' operazionale lampeggeranno con cadenza di 500mS circa ,viceversa con led non accesi ,accesi fissi o con scarsa luminosità indica uscita difettosa.
Non è uno strumento che verifica i parametri ma solo il corretto funzionamento.
